Hidrolik Hortum Hatlarının Geçerli Standartlara Uygun Olarak Kurulması
Hidrolik Hortum Hatlarının Geçerli Standartlara Uygun Olarak Kurulması
Hidrolik Hortum Hatlarının Geçerli Standartlara Uygun Olarak Kurulması

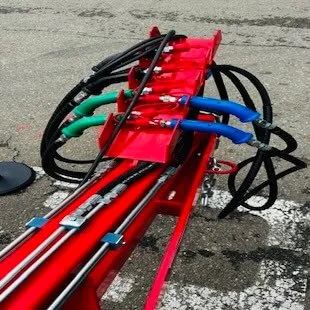

Arızalı hidrolik hortum hatları hem can hem de mal güvenliği açısından ciddi bir tehdit oluşturur. Bu nedenle, geçerli standartlar doğrultusunda yapılacak bir kurulum hem sistem verimliliğini artırır hem de olası tehlikelerin önüne geçer.
Hidrolik hortum hatlarının kurulumu, küçük hatalar bile ciddi sonuçlar doğurabilecek bir süreçtir. Bağlantılardaki yanlışlıklar, hortumların ömrünü kısaltabilir ve hem planlanmamış duruşlara hem de tehlikeli durumlara yol açabilir. DIN 20066 ve ISO 17165-2 gibi uluslararası standartlar, teorik olarak güvenli bir kurulum garantisi sunsa da pratikte durum bazen farklı olabilir.
Tasarım aşamasında, hortum hatlarının henüz entegre edilmesi gerektiği fark edilmeyebilir ve bu da standartlara uygun kurulumun önünde ciddi engeller oluşturur. Bu tür hataların önüne geçmek için, tasarım mühendisleri ile hidrolik uzmanlarının daha yakın iş birliği yapması büyük önem taşır. HİDROMAN uzmanları, bu süreçte profesyonel danışmanlık hizmeti sunarak doğru planlamayı sağlar.
Güvenli ve Uyumlu Kurulum İçin 5 Temel Kural:
- Burulma (Torsiyon) Engelleme
Hidrolik hortumlar genellikle birkaç katmandan oluşur. Kurulum sırasında bir hortumun bükülmesi, katmanların birbirine sürtünmesine neden olur ve bu da hortumun ömrünü ciddi şekilde kısaltır. Örneğin, bir hortumu yalnızca 7° bükmek, hizmet ömrünü %80 oranında azaltabilir. Bu nedenle, hortumun bükülmeden doğru şekilde yerleştirilmesi ve bağlantı somunları sıkılırken burulmadan kaçınılması gerekir. - Minimum Bükülme Yarıçapı
Her hidrolik hortumun izin verilen bir bükülme yarıçapı vardır ve bu yarıçap, hortumun nominal çapına ve tasarımına bağlıdır. Tasarımda öngörülen bükülme, bağlantı parçasının arkasındaki dış çapın en az 1,5 katı kadar uzun bir mesafeden sonra başlamalıdır. Aksi takdirde, hortumun tel örgüsü veya basınç taşıyan katmanları fazla bükülür ve bu da yağ sızıntılarına veya basınç kaybına neden olabilir. İç katmanların da sıkışması, hortumun performansını olumsuz yönde etkiler. - Aşınma
Hortum hatları birbirine çok yakın yerleştirildiğinde, doğal hareket sonucu aşınma meydana gelebilir. Özellikle dış katman, sürekli sürtünme sonucu yıpranabilir ve iç basınç taşıyan katmanlar açığa çıkabilir. Bu da korozyona ve arızaya yol açar. Sürtünme ve aşınmanın kaçınılmaz olduğu durumlarda, daha dayanıklı dış katmanlara sahip hortumlar tercih edilmelidir. - Çekme Yükü
Hidrolik hortum hatlarında çekme yüklerinden kaçınılmalıdır, çünkü bu durum bağlantı parçalarının güvenli entegrasyonunu riske atabilir. Hortumlar, yüksek basınç altında kısa bir mesafe kısalabilir (yaklaşık %4 oranında). Bu nedenle, hortumlar her zaman belirli bir gevşeklikle yerleştirilmelidir. Ayrıca, olası hareketler de göz önünde bulundurulmalıdır. - Hortum Braketleri
Hortum braketlerinin, hortumun doğal hareketine ve uzunluk değişikliklerine engel olmayacak şekilde yerleştirilmesi gerekir. Özellikle bükülme noktalarında, hortumların hareket özgürlüğü korunmalıdır. Aksi takdirde, hortumun dış katmanı braket tarafından aşındırılabilir. Bu nedenle, hortum braketleri yalnızca düz bölgelere montelenmelidir.
Hidrolik Hortumlar: Güçlü Olmakla Birlikte, Daha Verimli Olabilir Mi?
Geleneksel hidrolik hortum yapım yöntemleri, genellikle aşırı muhafazakâr bir yaklaşım sergiliyor olabilir. Eğer bu doğruysa, belki de hortumlar, mukavemet ve hizmet ömründen ödün vermeden daha hafif, daha ince ve daha esnek olabilirler.
Bir hidrolik hortumun temel yapısı, boru, takviye ve kapaktan oluşur. Takviye, boruyu güvenli bir şekilde tutarak, basınçlı sıvının oluşturduğu kuvvetleri destekler. Boru, sıvıyı içinde tutarken, takviye bu yapıyı güvenli bir şekilde çevreler. Kapak ise, hortumu dış etkenlerden koruyan ve sıvının dışarı sızmasını engelleyen bir bariyer işlevi görür. Hortum segmentini tamamlayan her iki uçta ise bağlantı parçaları bulunur; bu parçalar hortumu sabitler ve sızdırmazlık sağlar.
Hortumun takviye tasarımını anlamak için kuvvet analizini yapmak önemlidir. Bu analizle, hortumun her parçasının nasıl etkileşimde olduğunu ve kuvvetlerin nasıl dağıldığını anlamaya başlarız. Ancak bir mühendis olarak, bu geleneksel yaklaşımın mantıklı olduğu düşüncesiyle başladım. Başlangıçta, yapılan tasarım ve hesaplamalar bana doğru geliyordu; ancak zamanla bazı sorular ortaya çıktı.
Peki Ya Farklı Bir Boru Duvarı Kalınlığı Kullanırsak?
Bir borunun duvar kalınlığını değiştirmenin takviye tasarımını nasıl etkileyeceğini sorguladım. Daha kalın bir duvar, takviyenin ortalama çapını değiştirecek, ancak hidrostatik kuvvetler ve bağlantı parçasının meme çapı aynı kalacaktır. Bu, deneyimli bir hidrolik mühendisinin bile kafa karıştırıcı bir durumudur. Neden böyle bir değişiklik, takviyenin güç gereksinimini artırmaz?
Evans’ın Hortum Teknolojisi Modeli ve Kuvvet Analizi
Colin Evans’ın Hortum Teknolojisi kitabı, bu soruya önemli bir yanıt sunuyor. Evans, hortum tasarımındaki kuvvetleri daha iyi anlamamıza yardımcı olan bir serbest gövde diyagramı sunuyor. Bu diyagram, kuvvetlerin hortumun her örgü telindeki etkilerini incelememizi sağlıyor.
Evans’ın önerdiği kuvvet analizinde, sıvı basıncı sonucu ortaya çıkan eksenel (yatay) ve radyal (dikey) kuvvetler, takviye tasarımını doğrudan etkiler. Bu kuvvetlerin büyüklüklerini hesaplamak için kullanılan formüller, hortum tasarımındaki her değişikliğin sonucunu tahmin etmemize olanak tanır.
Örneğin, sıvı basıncı nedeniyle oluşan yatay kuvvet, borunun iç çapı ve duvar kalınlığına bağlıdır. Borunun kalınlığını artırmak, takviyenin desteklemesi gereken kuvvetin büyüklüğünü değiştirmez. Fakat bir hortumun uç bağlantı parçalarının çapı, bu kuvvetin büyüklüğünü önemli ölçüde etkileyebilir.
Yapılabilecek Bir İyileştirme:
Hortum üreticilerinin, takviyenin ortalama çapı yerine, uç bağlantı parçalarının dış çapını (D_n) kullanmalarını öneriyorum. Bu değişiklik, boru veya örgü kalınlığındaki herhangi bir geometrik değişikliğin, takviyenin güç gereksinimlerini değiştirmesini engelleyecektir. Yani, sıvı basıncının etkisi sadece hortumun iç yüzeyinde ve meme çapında etki eder; bu nedenle bu çap üzerinden yapılan hesaplamalar, tasarımın doğruluğu açısından daha doğru bir yöntem olacaktır.
Sonuç:
Sonuç olarak, hidrolik hortumlar, yalnızca geleneksel tasarımlarına güvenmekle kalmamalıdır. Yapılacak birkaç basit değişiklikle, hortumların dayanıklılığı ve verimliliği önemli ölçüde artırılabilir. Takviye tasarımında kullanılan geometrik parametrelerin dikkatlice incelenmesi, sistemin genel güvenilirliğini ve performansını önemli ölçüde iyileştirebilir.
