Hidrolik Hortum Presi Hangi Amaçla Kullanılır?
Yüksek basınçlı hidrolik hortumların ihtiyaç duyulan boylarda ve bağlantı tiplerinde montajlanarak yüksek tonajlarda hortum rakorlarının presleme operasyonunu yapan makinalarsa hidrolik hortum presi denir.
Hidrolik Hortum Presi kullanılacak hortum çapına göre bulunan kalıpları içerisinden uygun ölçü seçimi yapılarak makina üzerine yerleştirilir. İstenilen çapta makina üzerinden ayarlaması yapılarak hidrolik hortumların presleme işlemi gerçekleştirilir.
Hidrolik Hortum Presleme Talimatı
Hidrolik Hortum Soyma Talimatı
s t
LS= Soyma Boyu
L
LS = L – ( S+ t )
HİDROLİK HORTUM PRESLEME MAKİNASI KALİBRASYON DOĞRULAMA TALİMATI
AMAÇ:
Rakorlu Hortum imalatında gerekli olan standartlara uygun hassasiyette Rakorlu Hortum Presleme makinelerinin çalışmasının sağlanması amaçlanmaktadır.
SORUMLU:
Hidrolik Hortum Ekip Lideri / Personeli
Üretim Kalite Kontrol Ekip Personeli
Kalite Kontrol Yöneticisi
KAPSAM:
Kullanılan makine ve cihazların istenilen hassasiyette olduğunun kontrolünün yapılması amaçlanmaktadır.
UYGULAMA:
HİDROLİK HORTUM PRESLEME MAKİNASI AYARLAMA TOLERANS TABLOSU |
|||||||||||
Hortum Çapı |
3/16" |
1/4" |
5/16" |
3/8" |
1/2" |
5/8" |
3/4" |
1" |
1 1/4" |
1 1/2" |
2" |
Tolerans Değerleri (Max) |
0 / -0,2 |
0 / -0,3 |
0 / -0,3 |
0 / -0,3 |
0 / -0,3 |
0 / -0,4 |
0 / -0,4 |
0 / -0,5 |
0 / -0,5 |
0 / -0,6 |
0 / -0,6 |
HORTUM BOYU TESPİT TALİMATI
AMAÇ:
Hortum boylarının tespitini yaparken doğru ve güvenli yapmak.
SORUMLU:
Atelye Personeli
KAPSAM:
Rakorlu Hortumlar
UYGULAMA:
Seçilen rakorların boyları aşağıdaki çizelgeye göre hesaplanır.
Presleme aşamasında hortum bir miktar uzama göstereceği için uzama boyu aşağıdaki tabloya bakarak rakor boylarının toplamına eklenir
Aşağıdaki formülden yararlanılarak hortum boyu hesaplanır.
LH = Hortum Boyu LH = LT-(L1 + L2 + S)
S =Uzama Boyu
L1 =1. Rakor Boyu
L2 =2. Rakor Boyu
LT =Toplam Boy
HORTUM RAKORU PRESLEME ÖLÇÜSÜ HESAPLAMA TALİMATI
AMAÇ:
Hortum rakoru presleme ölçüsü hesaplanırken hesaplamanın doğru yapılmasını sağlamak.
SORUMLU:
Rakorlu Hidrolik Hortum Ekip Lideri
Rakorlu Hidrolik Hortum Ekip Personeli
KAPSAM:
Hortum uçlarına preslenecek olan tüm hortum rakorlarının preslenme işlemini kapsamaktadır.
UYGULAMA:
Hortum çap standartlarına uygun soymasız soketi EN 853 1SN ve/veya EN 853 2SN standardındaki hortumların preslemelerinde rakor presleme tablosuna bakılır. Hortum cinsi ve Hortum çapının çakıştığı kutudaki ölçüde hortum rakoru presleme işlemi gerçekleştirilir.
Hortum çap standartlarına uygun soymalı soketler ile EN 856 4SP ve/veya EN 856 4SH standardındaki hortumların preslemelerinde rakor presleme tablosuna bakılır. Hortum cinsi ve Hortum çapının çakıştığı kutudaki ölçüde hortum rakoru presleme işlemi gerçekleştirilir.
Hortum rakoru presleme tablosunda bulunmayan soketler ile presleme yapılacak ise aşağıdaki hesaplama kullanılır.
SEMBOL TANIMLARI :
D = Soket Dış Çapı
S = Soket İç Çapı İle Hortum Üst Çapı Arasındaki Fark (Soymasız Tip Soket İçin)
S1 = Soket İç Çapı İle Hortum Tel Üst Çapı Arasındaki Fark (Soymalı Tip Soket İçin)
d = Soket İç Çapı
DP = Presleme Ölçüsü
k = Gömülme Ölçüsü (Hortum Dış Çapı İle Soket İç Çapı Arasındaki Boşluk Sonrası Şekil Değiştirme Miktarı)
t = Hortum Üst Çapı (Soymasız Tip Soket İçin)
t1 = Hortum Tel Üstü Çapı ( Soymalı Tip Soket İçin)
SOYMASIZ TİP SOKETLER İÇİN PRESLEME ÖLÇÜSÜ HESAPLAMA
S = d-t
DP = D-S-k
Önemli Not : “k” ölçüsü için Hortum Dış Çapı İle Soket İç Çapı Arasındaki Boşluk Sonrası Şekil Değiştirme Miktarı tablosuna bakılır.
SOYMALI TİP SOKETLER İÇİN PRESLEME ÖLÇÜSÜ HESAPLAMA
S1 = d-t1
DP = D-S1-k
Önemli Not : “k” ölçüsü için Hortum Dış Çapı İle Soket İç Çapı Arasındaki Boşluk Sonrası Şekil Değiştirme Miktarı tablosuna bakılır.
HORTUM DIŞ ÇAPI İLE SOKET İÇ ÇAPI ARASINDAKİ BOŞLUK SONRASI ŞEKİL DEĞİŞTİRME MİKTARI (k)
HORTUM CİNSİ
HORTUM ÇAPI
|
R1T |
R2T |
4SP |
4SH |
OL7 OL8 |
MT1 MTH1 MTK |
MT2 MTH2 |
R6 |
R13 |
TEFLON |
3/16”
|
1,6 |
|
|
|
1,2 |
|
|
1 |
|
1 |
1/4 “
|
1,7 |
2 |
2 |
|
1,3 |
1,5 |
1,6 |
1,2 |
|
1,2 |
5/16”
|
1,8 |
2 |
|
|
1,5 |
1,5 |
1,7 |
1,5 |
|
1,3 |
3/8”
|
2,2 |
2 |
2 |
|
1,7 |
1,7 |
1,8 |
1,6 |
|
1,5 |
1/2"
|
2,5 |
2 |
2,5 |
|
1,8 |
1,8 |
2 |
1,7 |
|
1,5 |
5/8”
|
2,7 |
2,5 |
2,5 |
2,5 |
2 |
2 |
2,2 |
1,8 |
|
1,6 |
3/4"
|
3 |
2,5 |
2,5 |
2,7 |
2 |
2 |
2,5 |
1,8 |
|
1,7 |
1”
|
3 |
3 |
2,7 |
3 |
2,5 |
2,5 |
2,5 |
|
3 |
2 |
1 ¼”
|
3,5 |
3 |
3 |
3,5 |
|
|
|
|
3,5 |
|
1 ½”
|
3,5 |
3 |
3 |
3,5 |
|
|
|
|
3,5 |
|
2”
|
4 |
3,5 |
3,5 |
4 |
|
|
|
|
4,5 |
|
2 ½”
|
4,5 |
4 |
|
|
|
|
|
|
|
|

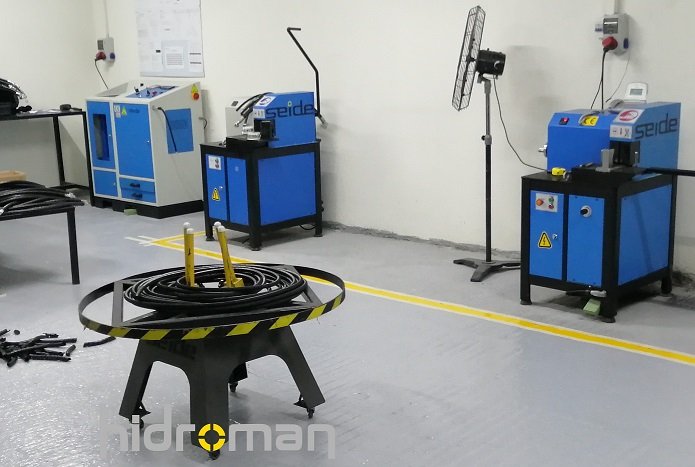

Hidrolik hortum imalatı için ihtiyaç duyduğunuz bir çok model için hidrolik hortum presi imalatını yapıyoruz. Hidrolik hortum presi ve Hortum Kesme makinası üretimleri bünyemizde yapılmaktadır. Hidrolik Hortum İmalatı ihtiyaçlarınız için Hidrolik Hortum Presi ile İşletmeniz için hızlı çözüm imkanı, ani ve plansız duruşların önüne geçmeniz için çözümler üretiyoruz. Hidrolik Hortum presi başta olmak üzere hidrolik hortum imalatı için ihtiyacınız olan İmalat Makine Parkurumuz ile tanışın! Yerinizde Hidrolik hortum imalatı yapabileceğiniz tüm ekipmanları üretiyoruz., Hidrolik Hortum Presi, Hortum Kesme Makinası, Hortum Soyma Makinası, Hortum Test makinası, Hortum Markalama Makinası ve Hortum Paketleme Makinalarımızı kuruyor ve bu konu ile ilgili teknisyenlerinize detaylı eğitimler veriyoruz. Hidrolik Hortum imalatı için gerek duyduğunuz tüm makina ve ekipmanlar tek bir adresten ulaşabilirsiniz.
Hidrolik Hortum Presi Seide marka ve Hydroscand Markadır.
Hidrolik Hortum İmalatınızı Yapmak için İhtiyacınız Olan Hidrolik Hortum Presi Çeşitleri Hidroman'da Hidrolik Hortum Presi Satınalma Yapmadan Önce bize danışmadan karar vermeyin!
Hidrolik Hortum Presi Çeşitlerimiz;
Hydroscand Marka Ürünler
H120 Hidrolik Hortum Presi
H120 Hidrolik Hortum Presi ile sahada yüksek hacimli üretim için çok iyi donanımlısınız. 300 tonluk sıkma kuvveti ve 155 mm'lik açıklık, ayrıca çok çeşitli sıkma uygulamalarına olanak tanır. CTS (renkli dokunmatik ekran) kontrolü ile kıvırıcının işlevselliği geniştir; birçok parça numarasının ve kalıp setinin saklama kapasitesi, kolay arama fonksiyonları, kolay kalibrasyon ve çok daha fazlası. Ekstra seçeneklere ihtiyaç duyulmadığında, sadece sıkma, açma ve çap ayarına sahip Basic versiyon tercihtir.
✓ Basit kalibrasyon
✓ Hızlı ve kolay kullanım
✓ Kullanıcı dostu dijital kontrol
✓ Ergonomik çalışma
✓ Kalıpların kolay saklanması
✓ Doğru
✓ Güvenilir
✓ Çok sessiz
Hidrolik Hortum Presinde Sadelik en iyisidir!
Sadece sıkma, açma ve öğretme düğmesi ile temel kontrol çok basittir.
"Açık konum", "öğretme düğmesi" konumunda basılı tutularak ayarlanır.
için açmak istiyorsunuz. Sıkma çapı mikrometre vidasında ayarlanır.
Sadeliğine rağmen, kolay kalibrasyon ve birkaç
daha fazlası mevcuttur.
CTS
Bazı özellikler………
• Ölçüm veya basınçla sıkma kontrolü.
• Çalıştırmak için oturum açmanız gerekir, kullanıcılar ekranda kolayca oluşturulur. Hizmet olarak oturum açıldı
temel ayarları değiştirmek için tam izin verir, servis modu şifre korumalıdır.
• Listedeki ön ayarlara göre belirli sürüş ayarlarını kaydetme / yükleme yeteneği.
• İzleme için kaydedici, belirli verilerle günlüğe kaydedilen tamamlanmış kıvrımlar, örneğin
mevcut kullanıcılar, sürüş ayarları, sipariş numarası vb.
• Dört seçilebilir dil: İsveççe, İngilizce, Almanca ve Fransızca.
• Arızada açık göstergeli alarm listesi.
• Kalıpların kolay kalibrasyonu ve değiştirilmesi için yardım olarak talimat resimleri.
• Parça numaralarını tarayabilme.
• Siparişleri/sürüş parametrelerini yazdırabilme.
• Kolay kalibrasyon / sıkma sayısı için sayaç.
• SPC testi için sayaç.
• Servis sayacı, zaman ve sıkma sayısı.
H120 Hidrolik Hortum Presi Teknik Özellikleri
mm cinsinden sıkma aralığı: 10 - 87 mm
İnç cinsinden sıkma aralığı: 0,39 - 3,42
Metrik ton cinsinden sıkma kuvveti: 300
kN cinsinden sıkma kuvveti: 3000
İnç cinsinden maksimum hortum boyutu: 2"
Kalıp Seti: H 32
mm cinsinden maksimum kalıp hareketi: 70 mm
Usta die Diam. /Mm cinsinden uzunluk: 99 / 97
Usta die Diam. /İnç cinsinden uzunluk: 3,90 / 3,82
Makine kontrolü: Gelişmiş Dokunmatik Ekran kontrolü
Motor boyutu kW 3 faz: 5,5 kW
HP 3 fazında motor boyutu: 7,5
Renk: Siyah / Turuncu
BOYUTLAR
Derinlik: 800 mm
Genişlik: 920 mm
Yükseklik: 1500 mm
Modeller
H120CTS ED II: 9028-01-07
H120BASIC ED II: 9028-01-02
H120BASIC ED II 230v: 9028-01-03
Hidrolik Hortum Presi Kalıp Setleri
H32-10: 9060-32-10
H32-12: 9060-32-12
H32-14: 9060-32-14
H32-16: 9060-32-16
H32-19: 9060-32-19
H32-22: 9060-32-22
H32-26: 9060-32-26
H32-30: 9060-32-30
H32-34: 9060-32-34
H32-39: 9060-32-39
H32-45: 9060-32-45
H32-51: 9060-32-51
H32-57: 9060-32-57
H32-63: 9060-32-63
H32-69: 9060-32-69
H32-74: 9060-32-74
H32-78: 9060-32-78
H32 Hidrolik Hortum Presi
H32 Hidrolik Hortum Presi Teknik Özellikleri
mm cinsinden sıkma aralığı: 10 - 87 mm
İnç cinsinden sıkma aralığı: 0,39 - 3,42
Metrik ton cinsinden sıkma kuvveti: 200
kN cinsinden sıkma kuvveti: 2000
İnç cinsinden maksimum hortum boyutu: 2"
Kalıp Seti: H32
mm cinsinden maksimum kalıp hareketi: 33 mm
Usta die Diam. /Mm cinsinden uzunluk: 99 / 80
Usta die Diam. /İnç cinsinden uzunluk: 3,90 / 3,15
Makine kontrolü: Manuel
Renk: Siyah / Turuncu
BOYUTLAR
Derinlik: 400 mm
Genişlik: 850 mm
Yükseklik: 530 mm
Modeller
H32Temel: 9028-00-17
Hortum Presi Kalıp Setleri
H32-10: 9060-32-10
H32-12: 9060-32-12
H32-14: 9060-32-14
H32-16: 9060-32-16
H32-19: 9060-32-19
H32-22: 9060-32-22
H32-26: 9060-32-26
H32-30: 9060-32-30
H32-34: 9060-32-34
H32-39: 9060-32-39
H32-45: 9060-32-45
H32-51: 9060-32-51
H32-57: 9060-32-57
H32-63: 9060-32-63
H32-69: 9060-32-69
H32-74: 9060-32-74
H32-78: 9060-32-78
Manuel Hidrolik Hortum Presi
En küçük yerinde hortum presleme makinelerimizi daha ergonomik hale getirmek için konsepti sıfırdan yeniden tasarladık. Bir evrak çantası gibi taşınan hortum presinin ağırlığı bacağa yakın durur ve operatörün sırtına yük binmesini azaltır. Çalışma sırasında el pompasının kolu, çalışma pozisyonunu ergonomik hale getirmek için kafanın açıklığından 90 derecelik bir açıyla yerleştirilir. doğru. Bunun yanı sıra, kullanıcı için doğal ve ergonomik bir tutuş oluşturmak için tutamak bükülmüştür. Kalıplar presin içine entegre edilmiştir, bu da kalıplarla daha fazla karışıklık olmadığı anlamına gelir.
Hidrolik Hortum Presi, operatöre uyacak şekilde tasarlanmıştır.
