Hidrolik sistemlerde orantılı akış kontrol valfleri, akış hızlarının neredeyse sabit kalmasını sağlar. Bunu yaparken, temel işlevlerinin ötesine geçen çok sayıda performans kriterini karşılamaları gerekir.
Mobil makine üreticileri ve operatörleri enerji verimliliğine giderek daha fazla önem veriyor. Özellikle akış kontrol valfleri, kompakt bir tasarıma sahip olmalı ve kurulum durumuna bakılmaksızın karmaşık hidrolik sistemlere dahil edilmeleri kolay olmalı, hem zamandan hem de paradan tasarruf etmelidir. Bu akış kontrol valfleri, tüm yüzeylerde çinko-nikel kaplama (> 720 saat, ISO 9227 NSS) gibi koruyucu kaplamalarla tedarik edilebildiğinden, zorlu çevre koşullarına ve aşındırıcı saldırılara zorluk çekmeden dayanır. Bu nedenle mobil makine üreticileri, yüksek güç yoğunluğu sunan verimli, hassas, dayanıklı ve sağlam bileşenlerden yararlanır.
Hidrolik Basınç Kayıplarının En Aza İndirilmesi
Bucher SRx Serisi elektrikle çalışan orantılı akış kontrol valflerinin, bu geniş kapsamlı gereksinimleri karşıladığı bildiriliyor. Belirli modele bağlı olarak, 315 bar'a (5.076 psi) kadar giriş basınçlarında 0,3 ila 80 l / dak (0,08 ila 21,1 gpm) arasındaki sabit akış hızları için uygundurlar. 3 yollu vanalar olarak tasarlanmışlardır, ancak belirli koşullar altında, sadece fazla akış portunu tıkayarak 2 yollu vanalar olarak da kullanılabilirler.
Diğer bir avantaj, bu akış kontrol valflerinin yalnızca 7 bar (101,5 psi) kontrol ΔP ile ve özel bir versiyonda yalnızca 5 bar (72,5 psi) ile güvenilir şekilde çalışmasıdır. Bu değerler, sektörde geleneksel olan 12 ila 15 bar (174 ila 218 psi) değerinin önemli ölçüde altındadır. Böylece, tipik olarak gerekli olan ekstra pompa gücü, çalışma sırasında% 5'e kadar azaltılır.
Tüm SRx 3 yollu akış kontrol vanalarının en önemli avantajı, fazla akış portunun basınçlandırılabilmesidir. Bu, örneğin yardımcı bir sürücü için diğer ikincil uygulamalar için kullanılabilecekleri anlamına gelir. Akış kontrol valfleri, tipik olmayan durumlar için de donatılmıştır. Örneğin, kolayca ayarlanabilen bir acil durum geçersiz kılma sistemine sahiptirler.
Evrensel entegrasyon
SRRB serisi orantılı akış kontrol valfleri, hemen hemen tüm hidrolik sistemlere kolayca entegre edilebilir. Bu model özellikle kompakttır ve hidrolik hatlara doğrudan montaj için tasarlanmıştır. Zorlayıcı bir özellik, olağanüstü güç yoğunluğudur. Bu akış kontrol vanalarının ana pazarları tarım ve belediye makineleridir.
Zorlu çevre koşullarında bile güvenilir bir şekilde çalışırlar, yalnızca minimum montaj alanı gerektirirler ve boru sisteminin herhangi bir noktasına takılabilirler. Bu, bir makineye çok sayıda bağımsız hidrolik sürücünün dağıtıldığı durumlarda belirgin bir avantajdır.
Ekipman üreticileri, kompakt SRM serisi monoblok vanalarla benzer avantajlara sahiptir. Doğrudan ana gövdeye entegre edilen kontrol tertibatı sayesinde son derece sağlam ve güvenilirdirler. Bunun avantajı, birkaç akış kontrol valfinin yanı sıra, bağlı hidrolik motorların dönüşünü tersine çevirmek için yön kontrol valfleri gibi özel özelliklerin, alan gereksinimlerini en aza indirirken kompakt muhafazaya entegre edilebilmesidir. Özellikle inşaat makineleri alanında, 350 bara kadar çalışma basınçları için bu tür son derece entegre sistemler oluşturulabilir. Müşterilerle yakın işbirliği içinde Bucher Hidrolik uzmanları, orta ve büyük seriler için konfigürasyonları optimize edebilir.
Hidrolik Modüler Tasarım

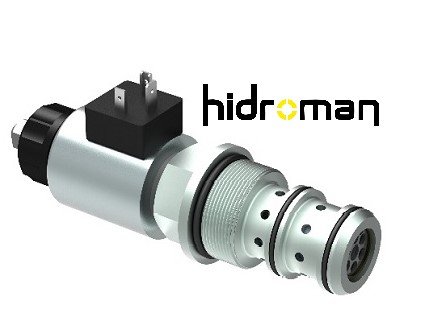

Makine üreticileri, çeşitli sistemleri için son derece uyarlanabilir bir hidrolik çözüme ihtiyaç duyduklarında, modüler orantılı akış kontrol valfleri kullanmayı tercih etme eğilimindedirler. Şirketin SRC kartuş tipi akış kontrol valfleri, esnek kurulum söz konusu olduğunda avantajlar sunar. Standart kartuş valfleri, valf bloklarına kolay ve hızlı bir şekilde takılabilir. Aynı şekilde basitçe değiştirilebilirler. Müşterinin ihtiyaçlarına göre uyarlanmış hafif alüminyum bloklar burada tercih edilmektedir.
Bir yandan, kartuş valflerin kullanılması, ayrı valfleri değiştirirken bakım ve servis maliyetlerini en aza indirir. Komple bloğun değiştirilmesi gerekmez, sadece ilgili kartuş valfinin değiştirilmesi gerekir. Öte yandan, üreticiler için olduğu kadar distribütörler ve servis ortakları için de depolama maliyetlerini önemli ölçüde azaltır.
SRx'in kontrol grubu, ince bir valf gövdesine de monte edilebilir. Seksiyonel valfler (SRS) olarak, bunlar daha sonra bir kontrol bloğu oluşturmak için birleştirilebilir ve bir araya getirilebilir. Bu şekilde, valf blokları bireysel gereksinimleri karşılayacak şekilde tasarlanabilir ve tasarım uyarlanabilir ve yedek parçalar için minimum lojistik etkiye sahiptir. Bu, çok çeşitli uygulamalar için donatılmış olan belediye taşıtları ve evrensel çok bağlantılı taşıt üreticileri için özel bir avantajdır.
Merkezi Olmayan Düzenlemeler
Bucher Hydraulics SRP serisi orantılı akış kontrol valfleri, çok sayıda bağımsız sürücüye sahip karmaşık hidrolik sistemler için özel olarak geliştirilmiştir. Bu gövde versiyonu, hidrolik motorlara doğrudan montaj için tasarlanmıştır. Borulama veya hortumlar için zaman ve maliyetler böylelikle önemli ölçüde azaltılabilir.
SRx serisindeki diğer akış kontrol valfleri gibi, bu modeller neredeyse sabit bir akış hızı sağlar. Örneğin gübre serpme makinelerinde ve patates ekicilerinde, konveyör bantlarının eşit hızlarda hareket etmesini ve eğirme plakalarının da aynı şekilde eşit hızlarda dönmesini sağlarlar. Tarım ürünlerini ekerken, Bucher Hydraulics orantılı akış kontrol valfleri, nihai verimi ve kaliteyi önemli ölçüde artırmaya önemli bir katkı sağlar.
