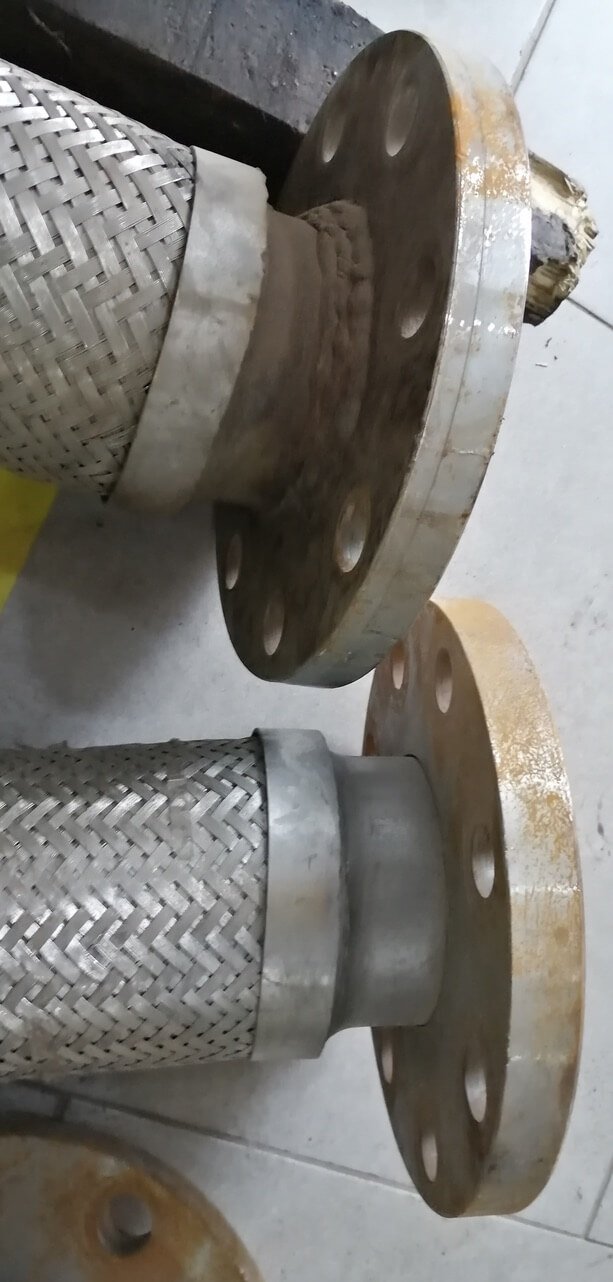

Paslanmaz Flex Hortum Nedir?
Paslanmaz flex hortumlar, esnek paslanmaz çelikten yapılmış hortumlardır. Bu hortumlar genellikle su, gaz veya diğer sıvıların transferi için kullanılır. Paslanmaz çelik yapıları sayesinde dayanıklı ve paslanmaz özelliktedirler, bu da uzun ömürlü ve çeşitli uygulamalara uygun olmalarını sağlar. Esneklikleri, montaj kolaylığı ve dayanıklılıkları nedeniyle birçok endüstriyel ve evsel kullanım alanında tercih edilirler.
Paslanmaz Flex Hortum Kullanım Alanları Nelerdir?
Paslanmaz flex hortumlar, esneklikleri ve paslanmaz çelikten yapılmış olmaları nedeniyle çeşitli endüstriyel ve ticari uygulamalarda kullanılır. İşte paslanmaz flex hortumların bazı yaygın kullanım alanları:
Su ve Gaz Taşıma: Paslanmaz flex hortumlar, su ve gaz gibi sıvıların veya gazların taşınması için kullanılabilir. Bu, endüstriyel tesislerde, evlerde veya ticari binalarda su veya gaz dağıtım sistemlerinde yaygın olarak görülür.
Isı Değişim Sistemleri: Isı değişim sistemleri, ısıyı bir yerden diğerine aktarmak için kullanılır. Paslanmaz flex hortumlar, bu tür sistemlerde ısı transferini sağlamak için kullanılabilir.
Kimyasal Endüstri: Kimyasal endüstride, çeşitli kimyasalların taşınması ve işlenmesi için paslanmaz flex hortumlar kullanılabilir. Bunlar, kimyasal dayanıklılıkları ve paslanmaz çelik yapıları sayesinde güvenli ve dayanıklı bir seçenek olabilir.
Hava Kompresörleri ve Vakum Pompaları: Paslanmaz flex hortumlar, hava kompresörleri veya vakum pompaları gibi ekipmanlarla birlikte kullanılarak hava veya vakumun iletilmesi için kullanılabilir.
Gıda ve İçecek Endüstrisi: Gıda ve içecek endüstrisinde, hijyenik ve güvenli bir taşıma çözümü olarak paslanmaz flex hortumlar kullanılabilir. Bu, sıvı gıda maddelerinin taşınması veya işlenmesi için yaygın bir uygulamadır.
Yangın Söndürme Sistemleri: Paslanmaz flex hortumlar, yangın söndürme sistemlerinde kullanılabilir. Yangın hortumları ve yangın sprinkleri gibi ekipmanlarla birlikte kullanılarak yangın durumlarında suyun iletilmesini sağlar.
Bu kullanım alanları, paslanmaz flex hortumların çeşitli endüstrilerde ve uygulamalarda önemli bir rol oynadığını göstermektedir.
Paslanmaz Flex Hortum Çeşitleri Nelerdir?
Paslanmaz flex hortumlar, farklı gereksinimlere ve kullanım alanlarına uygun olarak çeşitli tiplerde gelir. İşte yaygın olarak bulunan bazı paslanmaz flex hortum çeşitleri:
Bükülebilir Paslanmaz Flex Hortumlar: Bu hortumlar, çeşitli şekil ve boyutlarda bükülebilirlik sunar. Bu özellik, farklı montaj gereksinimlerini karşılamak için idealdir.
Spiral Sarılı Paslanmaz Flex Hortumlar: Bu tür hortumlar, spiral şeklinde sarılarak esneklik ve dayanıklılık sağlar. Yüksek basınç uygulamaları için idealdir.
Düz Paslanmaz Flex Hortumlar: Düz tasarıma sahip olanlar, belirli bir bükme veya eğilme gerektirmeyen uygulamalar için kullanılır. Genellikle sabit montajlarda kullanılırlar.
Hassas Paslanmaz Flex Hortumlar: Hassas endüstriyel uygulamalar için tasarlanmıştır ve yüksek hassasiyet gerektiren durumlar için özel olarak imal edilirler.
Titreşim Sönümlü Paslanmaz Flex Hortumlar: Titreşimleri azaltmak veya sönümlemek için tasarlanmıştır. Bu, motorlar veya diğer titreşimli ekipmanlarla ilişkili sistemlerde yaygın olarak kullanılır.
Yangın Söndürme Hortumları: Özel olarak yangın söndürme sistemlerinde kullanılmak üzere tasarlanmıştır. Yüksek basınca dayanıklı ve yangına karşı dirençlidirler.
Bu çeşitler, paslanmaz flex hortumların farklı uygulamalara uygun olarak tasarlandığını ve kullanıldığını göstermektedir. Seçilecek olan hortumun, belirli bir uygulamaya uygun olup olmadığını değerlendirmek için gereksinimler ve ortam koşulları dikkate alınmalıdır.
Paslanmaz Flex Hortum Seçiminde Dikkat Edilecek Hususlar Nelerdir?
Paslanmaz flex hortum seçerken dikkat edilmesi gereken birkaç önemli konu vardır. İşte bu konuların bazıları:
Uygulama Alanı ve Çalışma Koşulları: İlk olarak, hortumun kullanılacağı uygulama alanı ve çalışma koşulları dikkate alınmalıdır. Bu, hortumun maruz kalacağı sıcaklık, basınç, kimyasal maddeler ve diğer çevresel faktörlerin belirlenmesini içerir.
Hortum Çapı ve Uzunluğu: Doğru çap ve uzunlukta bir hortum seçmek önemlidir. Gereksinimlerinize uygun çap ve uzunlukta bir hortum seçmek, sistem performansını optimize etmeye yardımcı olabilir.
Basınç Dayanımı: Hortumun, uygulamanızın gerektirdiği basınç seviyelerine dayanabileceğinden emin olun. Yüksek basınçlı uygulamalar için özellikle yüksek basınç dayanımına sahip bir hortum seçmek önemlidir.
Esneklik ve Bükülebilirlik: Esneklik ve bükülebilirlik, hortumun montajı ve kullanımı sırasında önemli bir faktördür. Hortumun bükülebilirliği, montaj ve taşıma işlemlerini kolaylaştırabilir ve sisteminizin daha esnek olmasını sağlayabilir.
Malzeme Kalitesi: Paslanmaz çelik, dayanıklı ve korozyona dayanıklı bir malzemedir, ancak hortumun diğer bileşenlerinin de kaliteli olması önemlidir. Conta malzemesi, bağlantı parçaları ve diğer bileşenlerin kalitesi, hortumunuzun uzun süreli dayanıklılığını etkileyebilir.
Sertifikasyonlar ve Standartlar: Hortumun belirli endüstri standartlarına veya sertifikasyonlara uygun olup olmadığını kontrol etmek önemlidir. Bu, hortumun belirli güvenlik ve performans kriterlerini karşıladığından emin olmanıza yardımcı olabilir.
Bu faktörler, paslanmaz flex hortum seçerken dikkate alınması gereken bazı önemli konuları içerir. Uygulamanızın gereksinimlerini ve ortam koşullarını dikkate alarak doğru hortumu seçmek önemlidir.
DEPOLAMA, MONTAJ, KULLANIM VE BAKIM KULLANIM KILAVUZU
Ürün tanımı Basınçlı ekipman tipi: Paslanmaz çelik hortum hatları, çeşitli versiyonlarda PTFE hortum hatları (nominal boyutlar, uzunluklar, malzemeler, bağlantı parçaları vb.) Gösterim: HİDROMAN terminolojisine uygun İşaretleme (minimum) kapsam): Üreticinin işareti (HF-I0)/ Üretim tarihi (AA, YYYY) Kullanım: Yalnızca amacına uygun !
1.1 GENEL Hortum hatları mevcut çalışma koşullarına göre tasarlanmıştır. Uzman personel tarafından kanıtlanmış ve onaylanmış üretim yöntemleri kullanılarak üretilmektedir. Hortum hatları, sızıntı ve/veya basınç testini de içeren son bir incelemeye tabi tutulur. Hortum hatları en önemli bilgilerle işaretlenmiştir. Hortum hatları, Basınçlı Ekipmanlar Direktifi 97/23/EC Madde 3 Bölüm 3'e veya siparişte belirtilen standartlara göre “ses mühendisliği uygulamasına” uygundur.
1.2 DEPOLAMA Hasara, kirlenmeye, hava koşullarına vb. karşı yeterli koruma sağlanmalıdır. Klorürlerin, bromürlerin, iyodürlerin ve yabancı ve film pasının etkilerinden kaçınılmalıdır. Hortum hatları kuru, gerilimsiz ve bükülmesiz bir durumda saklanmalıdır. Sarılmış halde depolandığında, hortum hattının yarıçapı minimum statik bükülme yarıçapından az olmamalıdır. Doğru depolama koşulları varsayıldığında, krom-nikel paslanmaz çelikten yapılmış örgü ve bağlantı parçalarına sahip metal ve PTFE hortum hatları için depolama süresinde herhangi bir kısıtlama yoktur. Çinko kaplamalı veya boyalı çelik bağlantı elemanlarında depolama süresi büyük ölçüde depolama koşullarına bağlıdır ve genellikle sınırlıdır.
1.3 KURULUM • Hortum hatları yalnızca uygun niteliklere sahip personel tarafından monte edilebilir ve kurulabilir. • HİDROMAN hortum hatlarının kullanımı ve montajına ilişkin talimatlara uyulmalıdır. Kılavuzlardaki bazı önemli noktalar aşağıda vurgulanmıştır: • Eksenel yük yok (gerilme veya basma burkulması) • Burulma yükü yok (burulma yüklerini önlemek için hortumun uzunlamasına ekseni ve hareket yönü aynı düzlemde olmalıdır). • Veri sayfasına veya çizimdeki bilgilere göre minimum statik ve dinamik bükülme yarıçapına uyulmalıdır. • Devreye almadan önce ayrılabilir bağlantıların düzgün oturup oturmadığını kontrol edin. • Hasarlı hortum hatları monte edilmemeli veya devreye alınmamalıdır. • Ekipman üzerinde çalışırken kaynak sıçramalarına ve taşlama tozuna karşı hortum hatlarını örtün.
1.4 DEVREYE ALMA/ ÇALIŞTIRMA Devreye alma ve çalıştırma sırasında izin verilen sınır değerlerine (basınç, sıcaklık, bükülme yarıçapı, ortam konsantrasyonu) uyulmalıdır. Hortum hatları yalnızca tasarımcının amacına (amaçlanan basınç, sıcaklık, ortam, hareket) uygun olarak kullanılabilir. Akan medyanın kullanıldığı durumlarda dolum sırasında hatlardaki havanın alınması gerekir. Sıkıştırılabilirliklerinden dolayı, hatlarda kalan gaz halindeki sıvılar ciddi bir tehlike teşkil eder ve potansiyel olarak daha yüksek bir sınıflandırmaya ve ürüne daha sıkı gerekliliklerin uygulanmasına yol açabilir. Ortamın içinden geçtiği malzemelerin direnci, kullanılan spesifik ortam için kontrol edilmelidir. Hortum hatlarının direncine ilişkin kesin bir açıklama normalde yalnızca operadaki pratik deneyimle elde edilebilir.
Ürünlerden geçen ortamdaki kabuklanmalar korozyon hasarına yol açabilir. Kabuklanmalar ayrıca hortum hatlarının esnekliğini azaltır ve erken arızaya yol açar. Ortam için bir güvenlik veri sayfası hazır bulundurulmalıdır. Yüksek çalışma sıcaklıklarının olduğu durumlarda, metalik malzemelerin yüksek ısı iletkenliği, hortum hattına dokunulması durumunda yanma riskinin mevcut olduğu anlamına gelir. Uygun önlemler alınmalıdır (temaslara karşı koruma, uyarı notları, bariyerler). Hortum hatlarının fırlamasına karşı güvenlik önlemleri de mevcut olmalıdır. Elektrostatik boşalma riskinin olduğu yerlerde (PTFE hortumları) elektriksel olarak iletken malzemeler ve yeterli eş potansiyel kablo veya topraklama kullanılmalıdır. Hortumların hareketi kısıtlanmamalıdır, aksi halde aşındırıcı aşınma riski vardır. Hortum hatları her zaman insanlara veya çevreye tehlike oluşturmayacak şekilde kurulmalı ve çalıştırılmalıdır. Geriye kalan hafifletilmemiş tehlikelere karşı koruyucu önlemler alınmalıdır. Hortum hatlarının güvenli kullanımına yönelik teknik ve organizasyonel önlemler, BG Chemie tarafından yayınlanan Bilgi Sayfası T 002'de açıklanmaktadır.
1.5 BAKIM Dış ve iç muayene aralıkları, yük ve tehlike derecesi dikkate alınarak belirlenmelidir. Nitelikli bir kişi, ürünün işyerinde kullanımının güvenli olup olmadığını kontrol etmeli ve bulguları kaydetmelidir. Örgüsü hasarlı olan hortum hatları derhal değiştirilmelidir. Hortum hatlarındaki veya bağlantılardaki sızıntıları kaynak, sarma vb. yöntemlerle gidermeye yönelik onarımlara izin verilmez. Mekanik temizlikten, uygun olmayan temizlik malzemelerinin kullanımından vs. kaynaklanan hasarlardan kaçınılmalıdır.
METAL VE PTFE HORTUM HATLARININ MONTAJ ŞARTLARI HİDROMAN metal ve PTFE hortum hatlarının doğru şekilde taşınmasını ve montajının yapılabilmesi için aşağıdaki hükümlere uyulmalıdır:
2.1 DOĞRU AÇMA VE AÇMA Sarılmış hortum hatlarının hasar verici burulma yüklerine maruz kalmaması için uçlarının çekilmesinden kaçınılmalıdır. Ayrıca hortum hattının yarıçapı, izin verilen en küçük bükülme yarıçapından daha küçük olmamalıdır. Hortum hatlarının doğru şekilde sarılıp açılmasıyla bu hatalardan kaçınılabilir.
2.2 DOĞRU UZUNLUK Hortumun uzunluğu çok kısa olursa, hortum hatları bağlantı noktalarında kıvrılır. Bükülme yarıçapından hesaplanan uzunluğa bağlantı noktası başına en az 1 x DN düz uzunluk eklenmelidir.
2.3 UYGUN BÜKME Hortum hatlarının yanlış montajı, hortum hatlarının bağlantı yerlerinde aşırı bükülmesine yol açabilir. Bu hata boru dirseklerinin kullanılmasıyla önlenebilir.
2.4 KIRILMALARIN ÖNLENMESİ Hortum hattının uygun çapta bir eyer veya rulo üzerine döşenmesi hortum hattının bükülmesini önler.
2.5 BÜKÜLMENİN ÖNLENMESİ Yanlış montaj, hortumun uzunlamasına ekseninde sıkışmasına neden olabilir. Bu hata, hatalı montaj veya hortum hattının hareket etmesi sonucu meydana gelebilir ve örgünün hortumdan ayrılmasına neden olabilir. Bu meydana geldiğinde hortumun basınç direnci garanti edilemez. Bu nedenle örgülü hortum hatları eksenel genleşmeyi dengelemek için uygun değildir. Eksenel genleşme, U şeklinde monte edilen hortum hatlarıyla karşılanabilir.
2.6 BURULMA HAREKETİ Kurulum sırasındaki en büyük hata, çalışma sırasında hortum hattının bükülmesiyle sonuçlanmasıdır. Burulma hareketi hortum hattının erken arızalanmasına neden olur. Boru ve hortum eksenleri ile hareket yönünün aynı düzlemde olmasına dikkat edin. Montaj sırasında hortum hattı ikinci bir anahtarla tutulmalıdır. Bu, hortum hattının kurulum sırasında bükülmeye maruz kalmamasını sağlar.
METAL HORTUMLAR İÇİN AZALTMA FAKTÖRLERİ 3.1 DİNAMİK AZALTMA
Dinamik azaltma faktörleri tablosu kd: Hareket / akış Titreşim yok, hafif, yavaş hareket Hafif titreşim, sık, düzgün hareket Sürekli hareketle önemli titreşim Statik veya düzgün akış 1,00 0,82 0,40 Darbeli ve dinamik akış 0,80 0,65 0,33 Ritmik ve aralıklı akış 0,40 0,35 0,15 Yüksek aralıklı akış 0,30 0,20 0,10 3.2 TERMAL AZALTMA Termal azaltma faktörleri tablosu kt: Çalışma sıcaklığı. °C İşleme çeliği Çelik – – – – – – – – – – – – – – – – – Paslanmaz çelikler – – – – – – – – – – – – – – – – – 9SMnPb28K Mat. 1.0460 Mal. 1.4301 Mal. 1.4404 Mal. 1.4541 Mal. 1.4571 20 uyarınca. DIN 3859-1'e kadar maks. 120 °C, 200 °C'ye kadar üreticiye bağlıdır, indirim ayrıca isteğe bağlıdır 1,00 1,00 1,00 1,00 1,00 50 1,00 0,90 0,90 0,93 0,92 100 0,95 0,73 0,73 0,83 0,80 150 0,86 0,66 0. 67 0,78 0,76 200 0,76 0,60 0,61 0,74 0,72 250 0,68 0,55 0,58 0,70 0,68 300 0,60 0,51 0,53 0,66 0,64 350 0,52 0,49 0,51 0,64 0,62 400 0,44 0,48 0,50 0,62 0,60 450 0,36 0,46 0,49 0,60 0,59 5 00 --- 0,46 0,47 0,59 0,58 550 --- 0,46 0,47 0,58 0,58
METAL VE PTFE HORTUM HATLARININ TASARIMI
4.1 GENEL Hortum hatlarının güvenliğinin sağlanması, çalışma koşulları ve uygulama alanı hakkında bilgi sahibi olmayı gerektirir. Bu bilgi, tasarım, üretim, işaretleme, test ve dokümantasyonun uygulamaya uygun olmasını sağlar. Hortum hatlarının yük kapasitesi kullanılan bileşenlere ve yöntemlere bağlıdır. Hortum hattının "en zayıf" bileşeni, hortum hattının nominal basıncını PN belirler. Nominal basınç 20 °C'de ve statik yükleme altında geçerlidir. İzin verilen maksimum çalışma sıcaklığı kullanılan malzemelere bağlıdır. Bileşenlerin nominal basınçları, çalışma koşullarına bağlı olarak termal veya dinamik faktörlerle azaltılır. Bileşenlerin nominal değerleri, azaltma faktörleri vb. ilgili teknik veri sayfalarında bulunabilir. Metalik hortum hatları için patlama basıncı, oda sıcaklığında izin verilen en yüksek basınç PN'nin 4 katına eşittir. PTFE hortum hatları için patlama basıncı, oda sıcaklığında izin verilen en yüksek basınç PN'nin 3 veya 4 katına eşittir. Herhangi bir kabul testi (basınç testi) belirtilmemişse HİDROMAN, metal ve PTFE hortum hatlarına su altında yaklaşık 8 bar basınçlı hava ile standart sızdırmazlık testi yapar. Belgelenmiş basınç testleri resmi düzenlemelere, yönergelere, talimatlara, standartlara, teknik kurallara, müşteri gereksinimlerine vb. uygun olarak gerçekleştirilir. Test basıncı normalde çalışma basıncının 1,1 ila 2,2 katı aralığındadır. Testlerde tüm bileşenlerin kullanım sınırlarına da uyulmalıdır! Nominal bükülme yarıçapları, nominal çalışma basıncının azaltılmasına benzer şekilde ayarlanır. Belirli bir çalışma senaryosu için izin verilen maksimum basınçlar ve minimum bükülme yarıçapları aşağıdaki şekilde hesaplanır:
4.2 ÇALIŞMA BASINCI VE BÜKME YARIÇAPININ HESAPLANMASI
İzin verilen çalışma basıncı: PU = PN · kt · kd İzin verilen bükülme yarıçapı: Rd = RN 2,8 (1,1 + PU PN + 1 kd + 1 kt ) PU = bar cinsinden izin verilen çalışma basıncı PN = bar cinsinden tabloya göre nominal basınç kd = dinamik azaltma faktörü kt = termal azaltma faktörü Rd = sık bükülme için bükülme yarıçapı Rd = sık bükülme için nominal bükülme yarıçapı
METAL HORTUM HATLARINDA ISI GENLEŞMESİNİN YERLEŞTİRİLMESİ
Bileşenler ısıtıldığında genleşir ve soğutulduğunda tekrar büzülür. Yüksek basınçlara ek olarak yüksek sıcaklıkların da geçerli olabileceği boru hatları, esnek ara elemanlara (örneğin metal hortumlar) yönelik gereksinimlerin artmasına neden olur. Isının neden olduğu genleşmenin karşılanması gerekir. Metal hortumların eksenel olarak yüklenmediğinden veya bükülmediğinden emin olmak önemlidir. Büyük bir eksenel genleşmeyi karşılamak için hortum mümkünse 180° U-dirsekli olarak monte edilmelidir. : Bileşenlerin termal genleşmesinden kaynaklanan hortum hattının hareketini gösterir. Burada kastedilen, işletim sisteminin kendisinden kaynaklanan harekettir!
5.1 EKSENEL GENİŞLEMEYİ DESTEKLEYEN 5.2 YANAL GENİŞLEMEYİ DESTEKLEYEN
FB... GIDA VE KİMYA ENDÜSTRİSİNE YÖNELİK METAL HORTUM HATLARI
6.1 TEKNİK VERİLER Z Z Z 4 5 2 1 3 6 6 Boşluksuz ve çapaksız kaynak dikişi Nominal uzunluk DIN 2827'ye göre HİDROMAN halka oluklu hortum FBA....... ....Malzeme 1.4404 Örgü.................................................. ..Malzeme 1.4301 Uç manşonları..................Malzeme 1.4301 DIN 11851 vidalı bağlantı (diğer bağlantılar mevcuttur).................. .................................Malzeme 1.4404
Dişli eleman DIN 11851 vidalı bağlantı (diğer bağlantılar mevcuttur).. Malzeme 1.4404
6.2 HİDROMAN... YUVARLAK OLUKLU HORTUMDAKİ KRİTİK FARK
hortum tipinin profili FPC... / PC... hortum tipinin profili Temizleme işlemi sırasında akış Genişlik/yükseklik geniş dalga oran = 1:1 Genişlik/yükseklik oranı >= 1:2 olan yüksek dalga Basit vorteks, kalıntıları oluklu profilden tamamen temizler ve temizler Çift vorteks, temizleme ve temizleme kalıntılarının etkinliğini azaltır.
